項目背景
紙張作為食品、醫藥行業包裝材料的主要形式，已經成為工業產品不可或缺的原材料。在紙張的生產過程中，由于生產工藝及現場環境等影響，容易造成紙張表面出現蚊蟲、孔洞、黑點、線條、褶皺等缺陷。這些缺陷不僅影響紙張產品的外觀，更重要的是降低了紙張的使用性能。如何在生產過程中及時檢出紙病缺陷，消除生產的根源，實現控制和提紙張的表面質量，一直是造紙行業追求的目標。
現代工業生產對紙張表面的質量提出越來越高的要求，傳統的檢測方法如人工目視抽檢已經遠遠不能滿足現在工業生產中高速、高分辨率和無損只能檢測的要求，基于CCD的紙病檢測系統與傳統的人工肉眼檢測相比，具有快速、可靠。準確的優點，目前已被許多造紙企業所應用。
工作原理

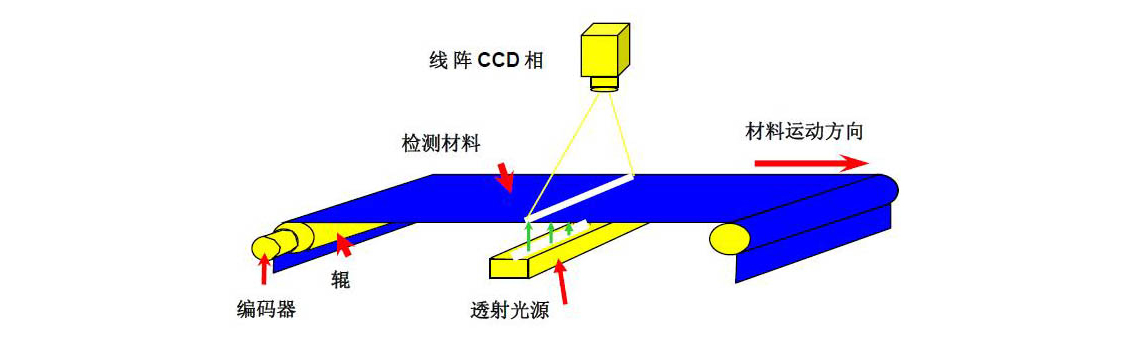

生產線正常生產時，高亮的LED線性聚光冷光源采用透射的原理照射在產品表面（對于紙張較厚、表面缺陷檢測角度要求較高的的紙張產品采用反射的檢測原理），架設在生產線上的線陣相機進行實時同步掃描，同時系統將相機采集到的紙病圖像通過SIMV圖像處理單元進行瑕疵分割處理。
由于瑕疵圖像的灰階與正常產品的灰階存在明顯差異，從而使系統能夠發現瑕疵，同時對瑕疵進行有效的判定、分類。
技術介紹
【紙病在線檢測系統】主要用于檢測紙張在生產過程中表面出現的蚊蟲、孔洞、黑點、線條、褶皺、等缺陷，借助于由工業CCD相機、高亮LED線性聚光光源組成的紙病在線檢測的成像系統，及時準確的反應缺陷的的圖片、形狀、尺寸以及位置等具體信息，在為質量控制、產品評級提供真是準確數據的同時，有效的節約了生產成本、提高了產品質量。
|
檢測對象
|
食品包裝紙、特種紙、醫藥包裝紙、淋膜紙等
|
|
檢測幅寬
|
任意幅寬（根據產品幅寬定制））
|
|
檢測速度
|
MAX：600m/min
|
|
缺陷類型
|
蚊蟲、孔洞、黑點、線條、褶皺等缺陷
|
|
檢測精度
|
0.1mm*0.1mm （根據用戶要求進行定制）
|
|
測寬精度
|
無橫向偏移時誤差小于等于3mm
|
|
缺陷標識
|
自動報警、在系統軟件界面記錄缺陷的具體信息
|
|
歷史記錄
|
記錄寬度、缺陷大小、面積、橫縱向位置等信息
|

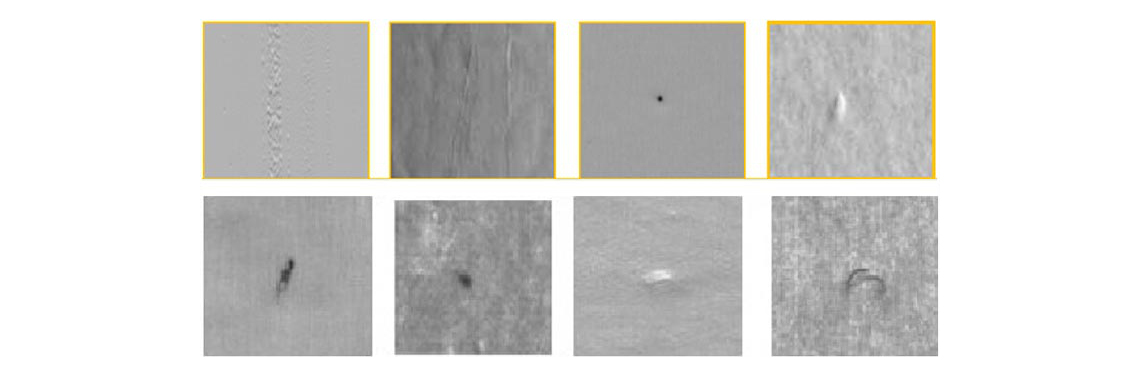

常見紙病圖片
