案例名稱：DIC數字圖像測量系統

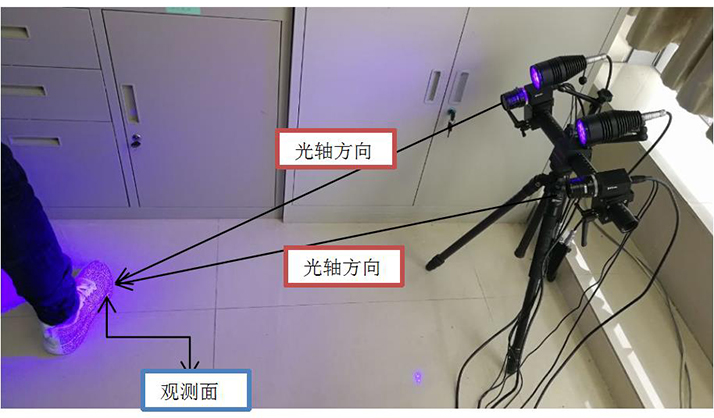

1.采集現場
實驗目的：測試某品牌運動鞋在小跑過程的應變場變化。
實驗設備：專業相機一對；品牌運動鞋一只；PMLAB DIC-3D 軟件1套；12×9，12mm標定板

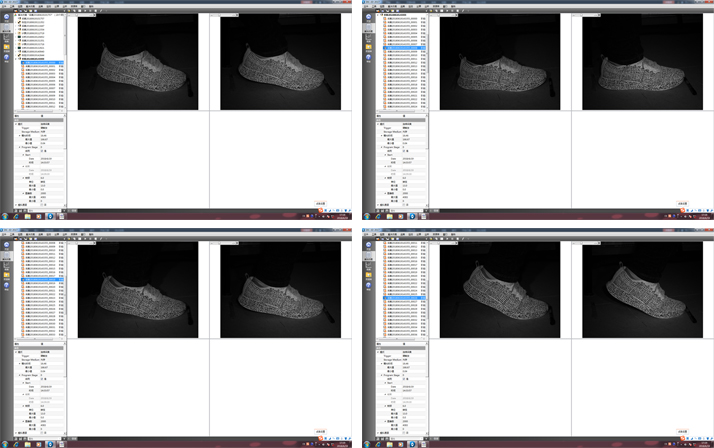

2.實驗采集過程

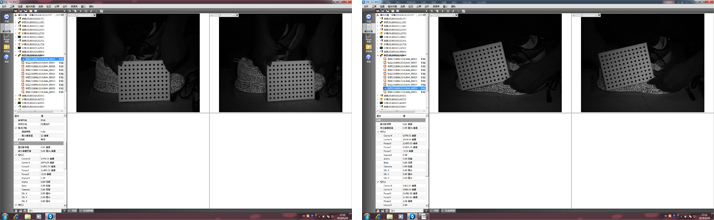

3.標定過程

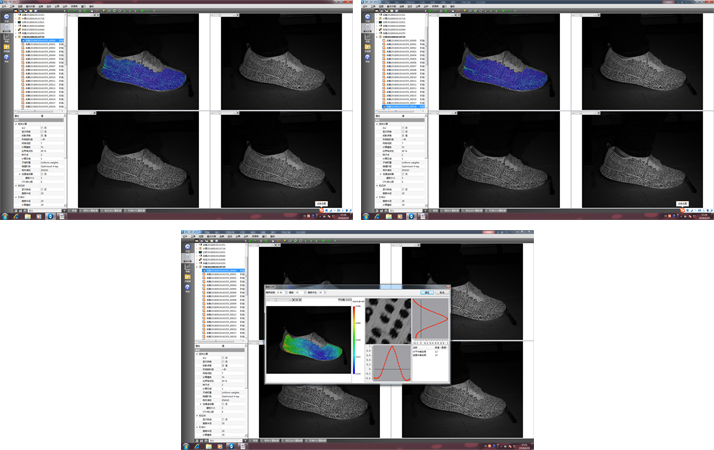

4.計算過程

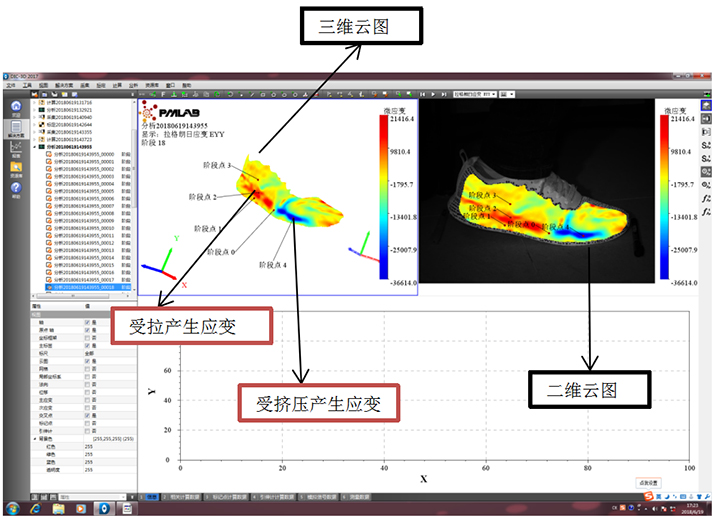

5.分析過程

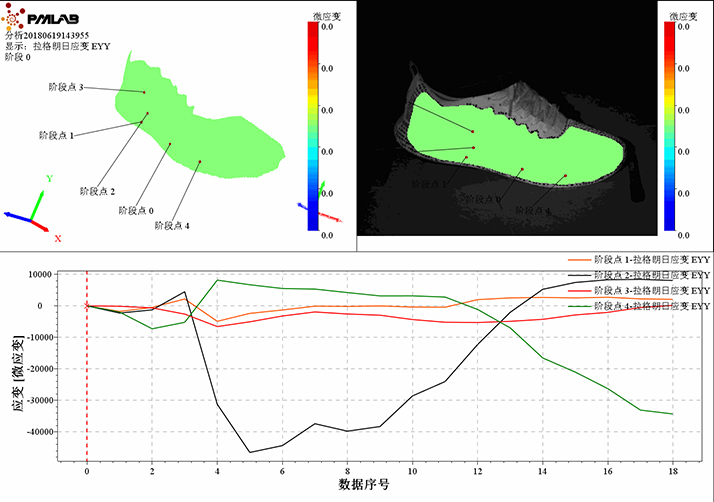

6.全場視頻過程
運動過程：首先將腳尖部位下落著地；然后腳跟部位下落到地面后再緩慢抬起。
運動結果：觀測面腳尖部位先下落受壓產生應變為藍色，然后腳跟回落地面，跟腳部位處受壓應變為藍色；最后將腳跟抬起，腳尖著地，腳跟部位應變受拉為紅色，腳尖受壓為藍色。
